오실로스코프 대역폭 '5배 법칙' 핵심 요약
대역폭과 전압 감쇄: 오실로스코프 사양표에 적힌 대역폭은 신호가 -3dB 감쇄되는 지점을 의미합니다. 100MHz 신호를 100MHz 장비로 측정하면 실제 전압보다 약 30% 낮게 측정됩니다 (예: 1V 신호가 0.707V로 표시됨).

파형 왜곡 현상: 사각형의 디지털 신호(방형파)는 기본 주파수와 수많은 홀수 고조파의 합으로 이루어집니다. 대역폭이 낮으면 고조파 성분이 필터링되어, 각진 사각 파형이 둥근 사인파처럼 왜곡되어 상승 시간(Rise Time)을 제대로 측정할 수 없습니다.

5배 법칙의 필요성: 디지털 신호의 엣지(Edge)와 전압을 왜곡 없이 정확하게 재현하려면 최소 5차 고조파까지 손실 없이 수용해야 합니다. (예: 100MHz 신호 측정 시 최소 500MHz 대역폭 장비 권장)

구매 vs 렌탈 전략: 간혹 발생하는 고주파 신호 측정을 위해 무리하게 전체 스펙을 올리기보다, 주력 작업 영역에 맞춘 장비를 구매하고 초고사양 장비는 렌탈을 활용하는 것이 경제적입니다.

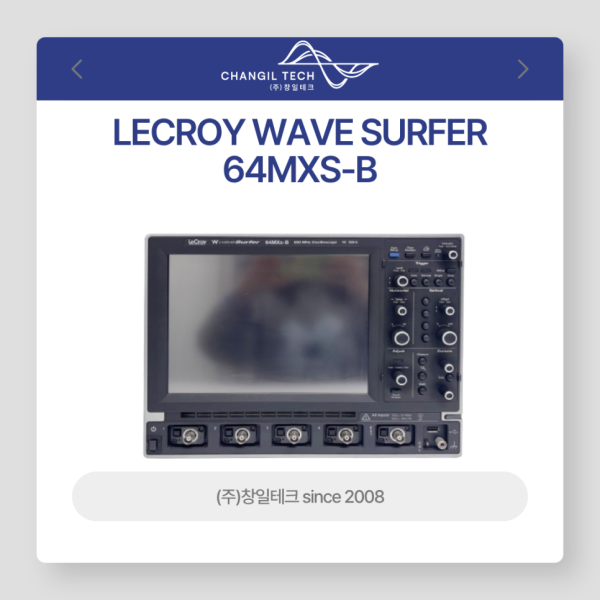

검증된 중고 장비 도입: 한정된 예산 안에서는 저사양 신품을 구매하는 것보다, 철저한 검교정을 거친 고대역폭 중고 장비를 도입하는 것이 데이터 신뢰성 확보에 유리합니다.

프로브(Probe) 사양 동기화: 오실로스코프 본체만큼 프로브의 대역폭도 중요합니다. 500MHz 장비에 100MHz 프로브를 연결하면 전체 시스템의 측정 한계는 100MHz로 떨어집니다.
