양방향 직류 전원

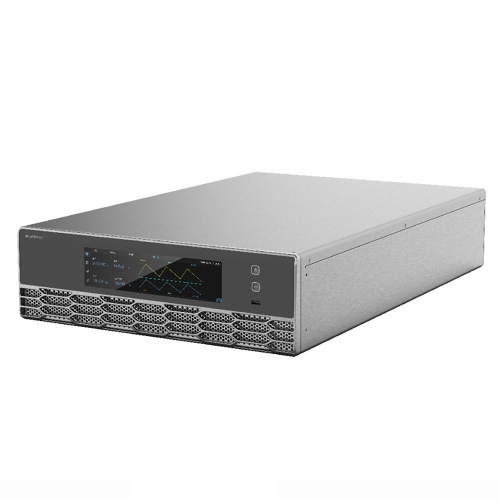

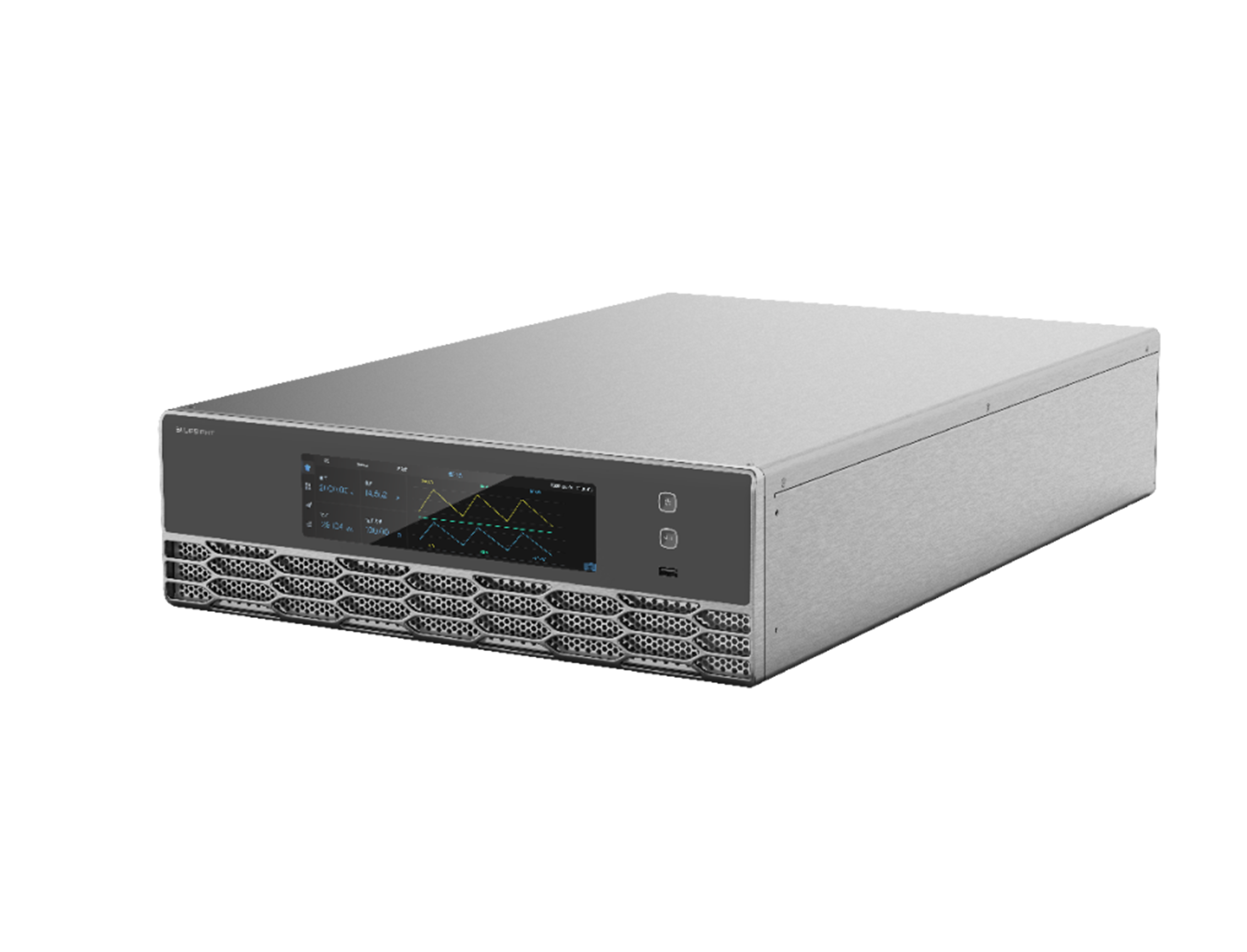

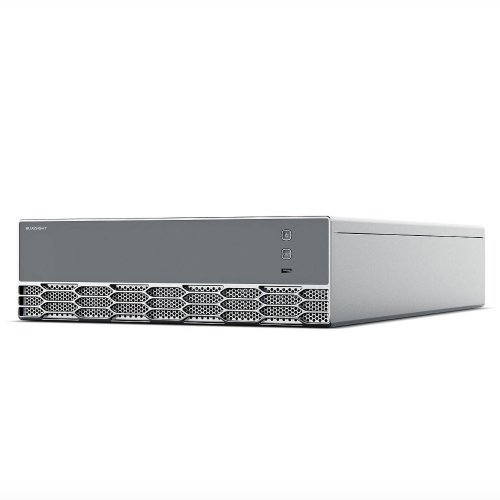

LC30 시리즈 프로그래밍 가능 회생식 직류 전원
✔️ 제품 특징 · PRODUCT FEATURES
✔️ 고출력 밀도: 3U로 최대 30kW 지원
✔️ 고정밀도: 0.02% FS
✔️ 빠른 응답 속도: 100us급 동적 응답
✔️ 첨단 기술: 실리콘 카바이드(SiC) 기술 적용, 고주파 절연 방식
✔️ 높은 확장성: 다중 병렬 확장 지원, 확장 시 출력 저하 없음
✔️ 편리한 조작: 전면 접속 방식 설계, 통합 제어로 더 편리한 사용
✔️ 우수한 전원 적응성: 전력망 전압 변동에 강해 안정적으로 작동
✔️ 간편한 제어: 초광대역 통신 프로토콜 채택, 상위 제어기에서 직접 제어 가능
LC Series Programmable DC Source
☆Adopt high-frequency isolation solution, support constant voltage, constant current automatic switching;
☆Dynamic response of voltage and current in hundreds of microseconds;
☆Support multi-machine parallel use, easy power expansion, low harmonics;
☆With photovoltaic IV curve simulation function;
☆Support various types of battery simulation function;
☆Built-in function generator, support arbitrary waveform generation;
☆3U/30KW high power density;
☆Strong grid adaptability, support normal operation of weak grid;
☆With various protection functions (OVP, OCP, OPP, over-temperature, fan failure, etc.);
☆Support external data recording function, internal buffering, PC regularly reads measurement data from the machine;
☆Standard USB/CAN/LAN/RS485 communication interface;
LC 시리즈 프로그래밍 가능 DC 전원공급장치
☆고주파 절연 솔루션 채택, 정전압 및 정전류 자동 스위칭 지원;
☆수백 마이크로초 단위의 전압 및 전류 동적 응답;
☆다중 기기 병렬 사용 지원, 간편한 전력 확장, 낮은 고조파;
☆태양광 IV 곡선 시뮬레이션 기능;
☆다양한 유형의 배터리 시뮬레이션 기능 지원;
☆내장 함수 발생기, 임의 파형 생성 지원;
☆3U/30KW 고전력 밀도;
☆강력한 계통 적응성, 약한 계통의 정상 작동 지원;
☆다양한 보호 기능(OVP, OCP, OPP, 과열, 팬 고장 등);
☆외부 데이터 기록 기능 및 내부 버퍼링 지원, PC에서 기기의 측정 데이터를 정기적으로 읽어옴;
☆표준 USB/CAN/LAN/RS485 통신 인터페이스;
PRODUCT PARAMTERS
Specifications/Model | LC15-750-180 |
Output voltage |
|
Output current | |
Output power | |
Energy feedback | Supporting energy feedback |
Isolation function | Input and output electrical isolation |
AC characteristics | |
Rated voltage | 400Vac |
Voltage range | 360Vac-440Vac |
Rated frequency | 50Hz/60Hz |
Frequency range | 47Hz-63Hz |
Wiring mode | Three-phase three-wire +PE |
DC voltage/current | |
Range of voltage | 0~2000Vdc |
Voltage setting accuracy | ≤0.02%FS |
Voltage setting resolution | 0.01V |
Voltage display accuracy | ≤0.02%FS |
Voltage display resolution | 0.01V |
Source regulation rate | 0.01%FS |
Load regulation rate | 0.01%FS |
Remote compensation | ≤40V |
Voltage ripple (20Hz-20MHz) | <2400mVpp/RMS 400mV |
Current regulation range | -60A~60A |
Current setting accuracy | ≤0.02%FS |
Current setting resolution | 0.01A |
Current display accuracy | ≤0.02%FS |
Current display resolution | 0.001A |
Current rise time | 550us（10%-90%） |
Current switching time | 7.6ms（-90%-90%）switching |
Battery simulation function | |
Battery typ | Different battery types such as lithium iron phosphate, ternary lithium, and lead-acid batteries can be simulated |
Parameter settings | Parameters such as battery type, number of batteries in series and parallel connection, SOC, and capacity of single battery |
Display parameters | Real-time SOC curve, current capacity, current electric energy, accumulated charging/discharging energy, accumulated charging/discharging electric energy, operation time, and other parameters |
IV curve simulation function | |
Open-circuit voltage range | 10-2000V |
Short-circuit current setting | 0A-60A |
Types of photovoltaic panel | CSi、TF、SCMC、HEC、customized |
Filling factor | 0.25~0.95 |
IV curve function | PV scanning, tracking efficiency test, PV curve(including multiple peaks)generation, dynamic and static MPPT tests, shadow shading, cloud drift |
Supporting standards | |
