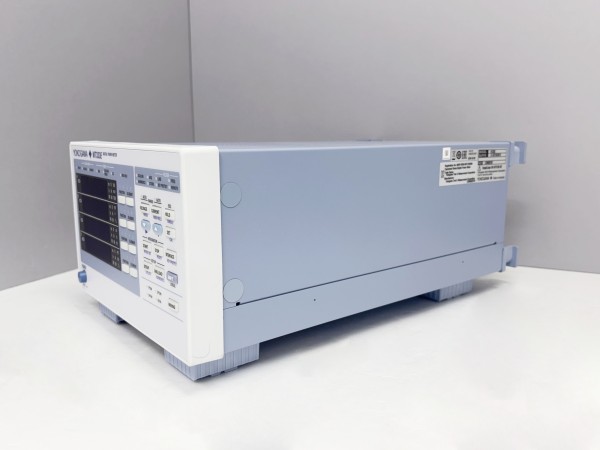

Yokogawa WT333E 핵심 스펙 요약

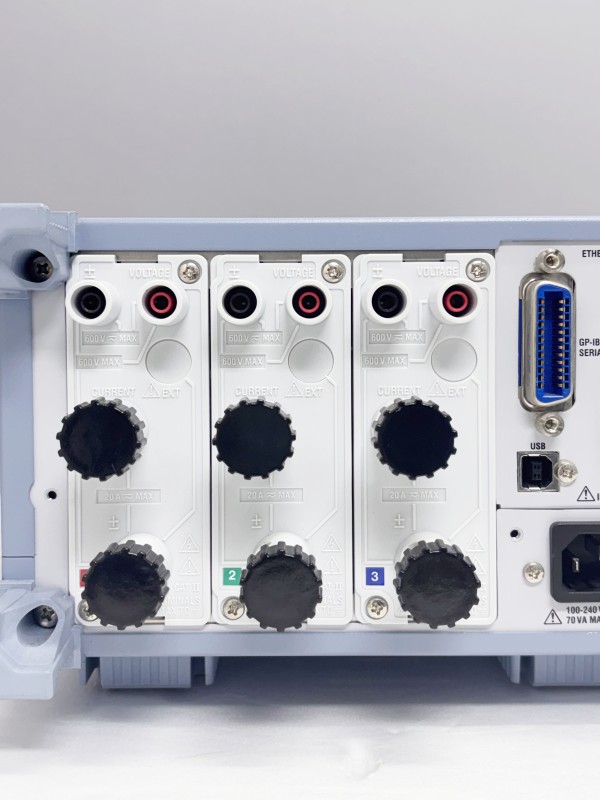

1. 측정 입력 및 결선 방식

• 지원 결선: 단상 2선(1P2W)부터 **3상 4선(3P4W)**까지 완벽 지원

• 측정 모드: 1P3W, 3P3W, 3P4W, 3V3A (다양한 산업 환경 대응)

• 직접 입력 범위: * 전압: 최대 600V RMS

  • 전류: 최대 20A RMS (최대 26A까지 감당 가능)

2. 정밀도 및 성능

• 기본 정확도: 읽기 값의 0.1% (매우 높은 안정성)

• 데이터 업데이트 속도: 최소 100ms (급격한 부하 변동 실시간 포착)

• 다이내믹 레인지: 50µA의 미세 전류부터 고출력까지 측정 가능 (대기 전력 테스트 최적화)

3. 주요 기능 및 옵션

• 고조파 분석 (G5 옵션): 최대 50차수까지 동시 분석 및 THD(전체 고조파 왜곡률) 계산

  • 관련 표준: IEC 61000-3-2 등 국제 표준 준수

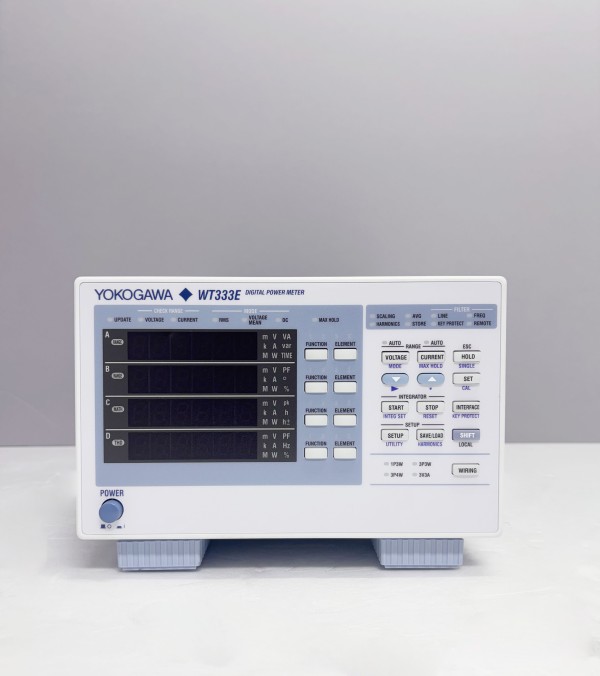

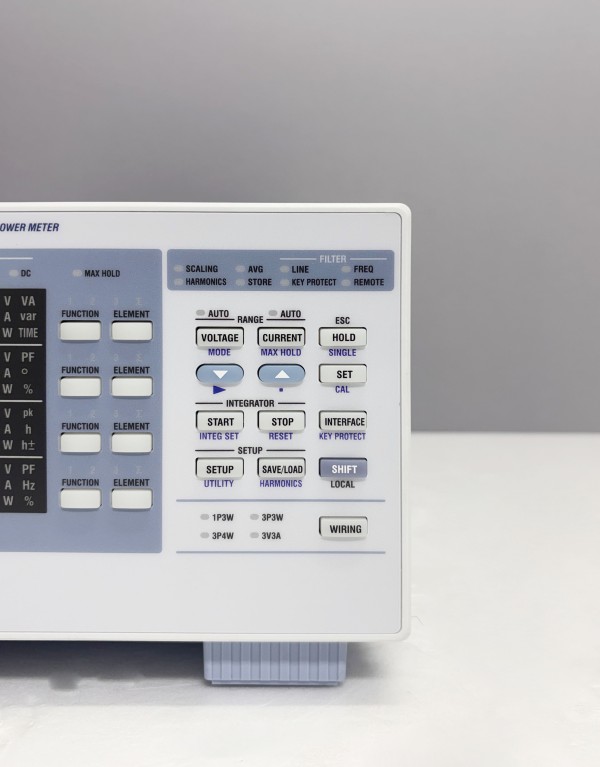

• 디스플레이: 4개의 7세그먼트 LED 탑재 (현장 시인성 우수)

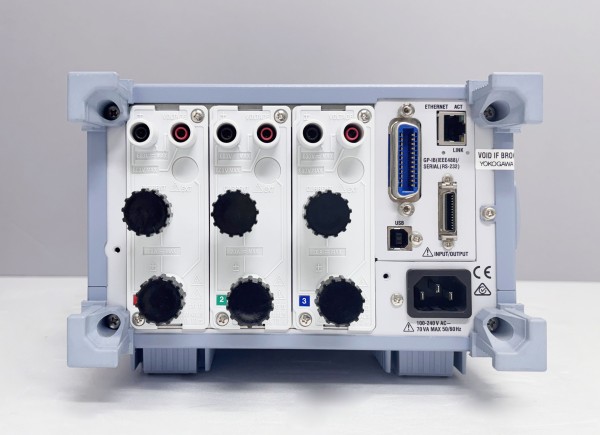

4. 인터페이스 및 확장성

• 기본 제공: USB 인터페이스

• 선택 옵션: GPIB(C1), RS232(C2), 이더넷(C7, Modbus/TCP 지원)

• 소프트웨어: WTViewerEfree 제공 (데이터 기록 및 보고서 작성 용이)

???? 한 줄 평

"미세한 대기 전력(50µA)부터 고출력 산업 장비까지, G5 옵션을 통한 정밀 고조파 분석과 다양한 결선 유연성을 갖춘 올라운더 전력 분석기입니다."
