Lecroy WaveSurfer 10 – SPEC 요약
기본 사양
| 항목 | 내용 |
|---|---|

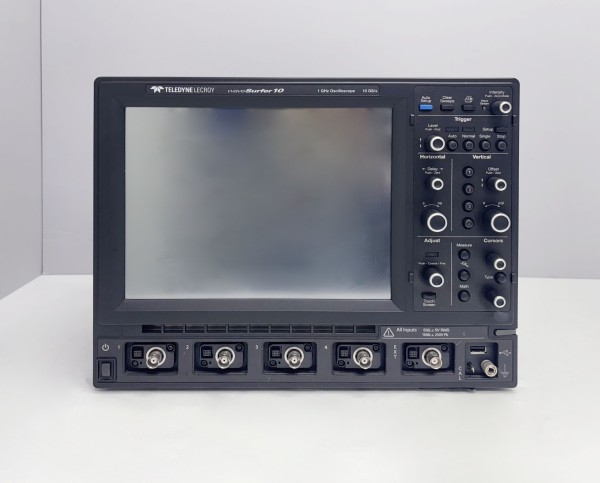

| 제품명 | Teledyne Lecroy WaveSurfer 10 |
| 장비 유형 | 디지털 오실로스코프 (DSO) |
| 채널 수 | 4채널 |
| 대역폭 | 1 GHz |
| 샘플링 속도 | 10 GS/s (Interleaved), 5 GS/s 단일 |
| 메모리 길이 | 10 Mpts/Ch (기본) |
| 수직 분해능 | 8-bit |
| Rising Time(상승시간) | 350 ps |
입력/측정 관련
| 항목 | 내용 |
|---|---|

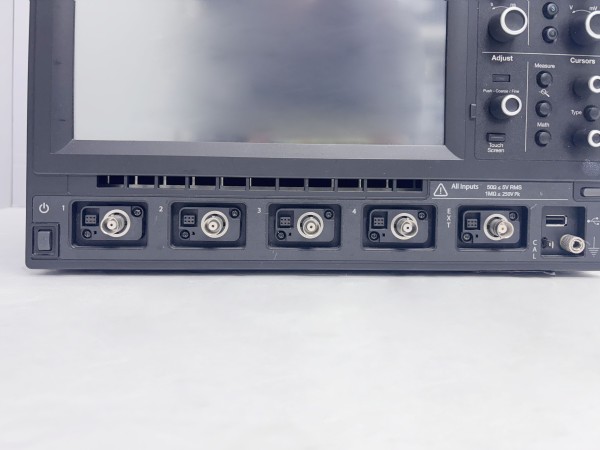

| 입력 감도 | 2 mV/div ~ 1 V/div (50Ω), 2 mV/div ~ 10 V/div (1 MΩ) |
| 입력 임피던스 | 1 MΩ // 16 pF, 또는 50Ω 선택 |
| 최대 입력 전압 | 250V (1MΩ 기준) |
| 트리거 유형 | 오토/노멀/싱글/스톱, 에지, 펄스폭, 비디오 신호 등 |
| 시간축(Time base) | 200 ps/div ~ 1 ks/div |

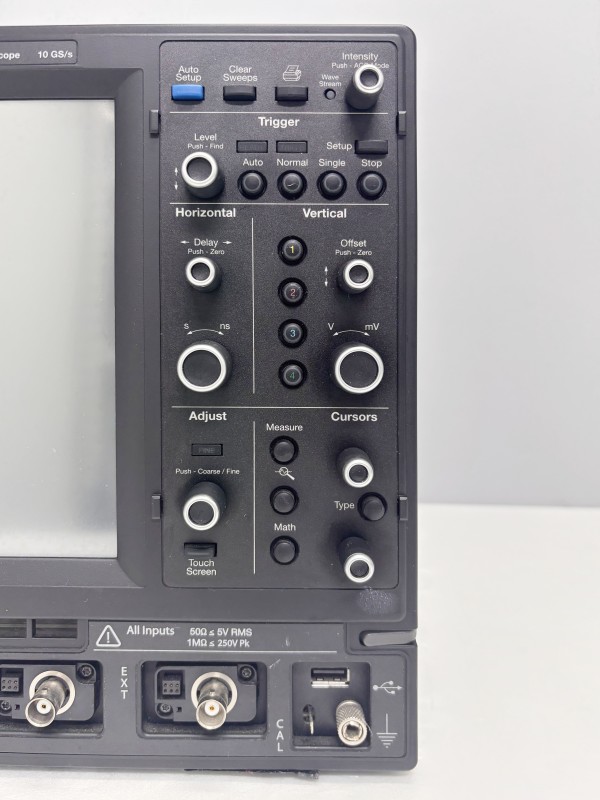

화면 & 조작
| 항목 | 내용 |
|---|---|
| 디스플레이 | 10.4” TFT-LCD 컬러 터치스크린 |
| 해상도 | 800 × 600 |
| UI | MAUI Touch UI (터치 기반 인터페이스) |
| FFT/분석 기능 | FFT, 줌, 자동 파라미터 측정, LabNotebook(보고서 자동 저장) |
프로토콜 디코드 (옵션 기반)
| 분야 | 프로토콜 |
|---|---|
| 임베디드/MCU | I2C, SPI, UART |
| 차량/산업용 | CAN, CAN FD, LIN, FlexRay, SENT |
| 통신/네트워크 | Ethernet(10/100), USB 1.0~2.0 |
| 항공/방산 | ARINC 429, MIL-STD-1553 |
| 기타 | Manchester, NRZ, I2S, MIPI D-PHY 등 |
물리/전원
| 항목 | 내용 |
|---|---|
| 크기 | 260 × 340 × 152 mm |
| 무게 | 약 7kg 내외 |

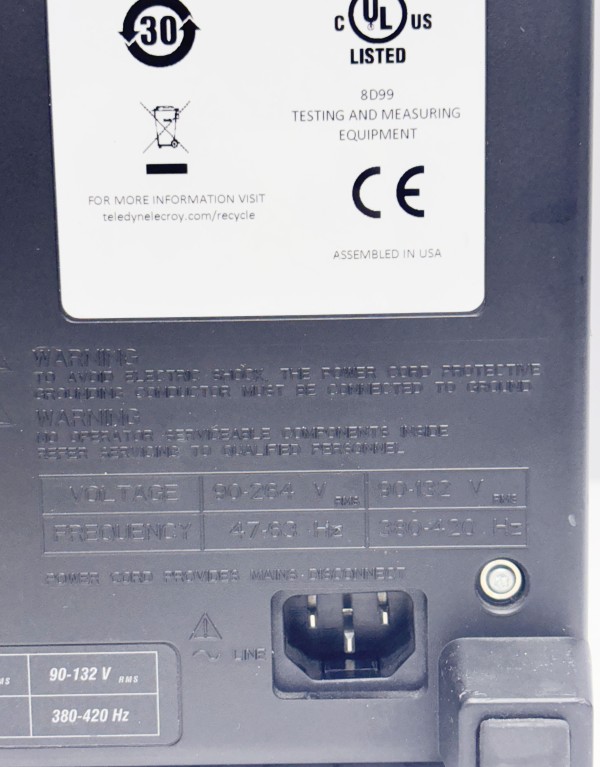

| 전원 | 100~240V AC (프리볼트) |
기타
| 항목 | 내용 |
|---|---|
| 모델 상태 | Discontinued (단종) |
| 후속 모델 | HDO4104A |
| 특징 요약 | 1GHz / 10GS/s / 터치 UI / 임베디드·CAN·MCU 환경에 강점 |
한 줄 요약
1GHz + 10GS/s + 터치 UI 기반 MAUI 조작성
임베디드·자동차·MCU 통신 분석 중심 환경에 최적화된 실무형 오실로스코프.
